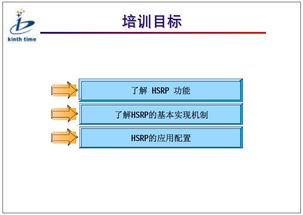

培训目标

本教程旨在为网络工程师，特别是初学者，提供一个关于HSRP的全面基础培训。通过本课程的学习，学员将能够：

1. 理解HSRP的核心概念与价值：掌握HSRP的定义、工作原理及其在提升网络可靠性与可用性中的关键作用。
2. 区分HSRP与其他冗余协议：明确HSRP与VRRP、GLBP等协议的异同点及其适用场景。
3. 独立完成HSRP基础配置：能够在Cisco IOS设备上熟练配置HSRP组、虚拟IP地址、优先级和抢占等基本参数。
4. 分析并优化HSRP部署：理解HSRP状态切换机制（活动/待机/监听），并能通过调整计时器和跟踪接口等技术来优化故障切换性能。
5. 将HSRP融入网络工程设计：能够将HSRP作为标准高可用性解决方案，应用于企业网关冗余、数据中心网络等实际网络工程项目中。

HSRP简介

HSRP（热备份路由器协议） 是由思科公司开发的一种私有第一跳冗余协议。它通过将多台物理路由器组合成一个虚拟路由器，为局域网内的主机提供不间断的默认网关服务。

• 核心目的：消除单点故障。当主用网关（活动路由器）发生故障时，备用网关（待机路由器）能够在极短时间内接管其工作，实现用户流量的无缝切换，用户几乎感知不到中断。
• 核心组件：
• 虚拟路由器：一个逻辑上的路由器实体，拥有自己的IP地址和MAC地址。网络中的主机将其配置为默认网关。

• 活动路由器：虚拟路由器的实际数据转发者，处理所有发送到虚拟IP地址的流量。

• 待机路由器：活动路由器的备份，监控活动路由器的状态，随时准备在活动路由器失效时接管。

• 虚拟IP地址：网关地址，是终端设备配置的默认网关。

• 虚拟MAC地址：格式为 0000.0c07.acXX，其中XX为HSRP组号。

HSRP是构建高可用性计算机网络工程的基石之一，尤其在企业网接入层和汇聚层设计中不可或缺。

HSRP的实现（基础配置示例）

以下以两台Cisco路由器（R1和R2）为例，展示一个基础的HSRP实现。目标是创建一个虚拟网关 192.168.1.1，并让R1作为首选活动路由器。

1. 网络拓扑与IP规划
* 客户端网络：192.168.1.0/24

• 路由器R1物理接口IP：192.168.1.2/24

• 路由器R2物理接口IP：192.168.1.3/24

• HSRP虚拟IP：192.168.1.1/24

• HSRP组号：10

2. 在R1（配置为活动路由器）上的配置
`
interface GigabitEthernet0/0
ip address 192.168.1.2 255.255.255.0
standby version 2 ! 使用HSRP版本2（推荐）
standby 10 ip 192.168.1.1 ! 创建组10并指定虚拟IP
standby 10 priority 110 ! 设置优先级为110（默认100，高者优先）
standby 10 preempt ! 配置抢占，当R1恢复后能重新成为活动路由器
standby 10 name HSRP_GW ! （可选）为组命名
`

3. 在R2（配置为待机路由器）上的配置
`
interface GigabitEthernet0/0
ip address 192.168.1.3 255.255.255.0
standby version 2
standby 10 ip 192.168.1.1
! 优先级未配置，默认为100，低于R1，因此初始状态为待机
standby 10 preempt ! 同样建议配置抢占
`

4. 验证与诊断
配置完成后，可以使用以下命令进行验证：

• show standby brief：查看所有HSRP组的简要状态。

• show standby interface GigabitEthernet0/0：查看指定接口上HSRP的详细信息，包括状态、优先级、虚拟IP/MAC等。

• 测试：可以手动关闭R1的接口，观察R2是否迅速切换为活动状态，并使用ping测试客户端到虚拟IP地址的连通性是否持续。

在计算机网络工程中的应用与进阶

在真实的计算机网络工程项目中，HSRP的实现往往更加复杂和精细：

1. 负载分担：通过在不同的VLAN或子网上配置多个HSRP组，并让不同的路由器在不同组中扮演活动角色，可以实现流量的负载分担。例如，R1作为VLAN10的活动网关，R2作为VLAN20的活动网关。

2. 接口跟踪：这是实现智能故障切换的关键。可以配置HSRP跟踪上行链路（如连接到核心层的接口）的状态。如果活动路由器的上行链路失效，即使其下行接口正常，HSRP也会自动降低其优先级，触发备用路由器接管，确保出局流量的可用性。
`
interface GigabitEthernet0/0
standby 10 track Serial0/0/0 20 ! 跟踪接口S0/0/0，如果失效，优先级降低20
`

1. 结合STP优化：在多层交换网络中，需要协调HSRP的活动路由器角色与生成树协议（STP）的根桥位置，通常建议将它们放置在同一台设备上，以避免次优流量路径。

1. 安全性配置：可以配置HSRP认证（明文或MD5），防止未经授权的路由器加入HSRP组，造成网络中断或安全风险。

**：HSRP是一种简单而强大的网关冗余协议，是网络工程师必须掌握的基础技能。从理解其原理到熟练配置，再到将其与接口跟踪、负载分担等高级特性结合应用于复杂的网络设计，是每一位致力于构建高可用、高可靠计算机网络工程**的专业人士的成长路径。通过扎实的基础培训和不断的实践，你将能够有效地利用HSRP来保障网络核心服务的连续性。
